Untuk apa pam skru digunakan?

A pam skru — juga dikenali sebagai pam rongga progresif atau pam skru tunggal — ialah pam anjakan positif yang memindahkan bendalir melalui putaran satu atau lebih skru heliks. Tidak seperti pam emparan, pam skru menggerakkan bendalir secara paksi sepanjang paksi skru dengan pergolakan minimum, menjadikannya sangat sesuai untuk mengendalikan media likat, sensitif ricih atau sarat pepejal. Daripada loji rawatan air kumbahan kepada saluran pemprosesan makanan, pam skru amat diperlukan dalam berpuluh-puluh sektor perindustrian . Artikel ini meneroka prinsip kerja, aplikasi, komponen struktur dan sebab memilih pengeluar pam skru yang betul penting untuk kecekapan operasi jangka panjang.

Cara Pam Skru Berfungsi: Prinsip Operasi Teras

Prinsip kerja pam skru adalah berdasarkan anjakan positif. Dalam pam skru tunggal (pam rongga progresif), pemutar skru tunggal berputar secara eksentrik di dalam pemegun elastomer. Pemutar biasanya diperbuat daripada keluli yang dikeraskan dengan profil heliks, manakala pemegun ialah lengan elastomer heliks berkembar yang ditempatkan dalam selongsong logam. Apabila pemutar berputar, rongga tertutup terbentuk di antara pemutar dan pemegun, dan bendalir ditolak secara beransur-ansur dari hujung sedutan ke hujung pelepasan dalam aliran lancar tanpa denyutan.

Mekanisme ini membezakan pam skru daripada pam peristaltik atau gear. Kerana rongga tertutup dan bergerak secara berterusan tanpa aliran balik, pembentukan tekanan adalah konsisten dan aliran adalah berkadar dengan kelajuan putaran . Menurut rujukan kejuruteraan daripada Institut Hidraulik (HI), pam rongga progresif dinilai untuk kelikatan daripada 1 cP kepada lebih 1,000,000 cP, menjadikannya antara teknologi pengendalian bendalir paling serba boleh yang ada.

Stator untuk pam rongga progresif adalah komponen haus yang kritikal. Bahan elastomernya — getah asli, NBR, EPDM atau FKM — mesti dipadankan dengan sifat kimia dan suhu bendalir yang dipam. Ketidakpadanan membawa kepada pembengkakan atau keretakan pramatang pada stator. Inilah sebabnya mengapa memilih alat ganti yang betul untuk pam rongga progresif daripada pengeluar pam skru berpengalaman adalah penting untuk jangka hayat pam.

Kegunaan Utama Pam Skru Merentasi Industri

Pam skru yang paling meluas menggunakan sektor alam sekitar, perindustrian, makanan dan tenaga rentang rentang. Tindakan pengepaman yang lembut dan ricih rendah adalah sesuai untuk cecair yang tidak boleh diemulsi, berudara, atau terdegradasi. Di bawah ialah gambaran keseluruhan berstruktur bagi sektor utama dan pam skru peranan khusus yang dimainkan dalam setiap sektor.

Pam skru dalam air sisa (pam skru kumbahan dan aplikasi pam skru enap cemar) mewakili salah satu segmen penggunaan global terbesar. Menurut Laporan Pasaran Perisikan Air Global 2022, pelaburan infrastruktur rawatan air sisa melebihi USD 130 bilion setiap tahun, dengan pam rongga progresif menyumbang sebahagian besar perolehan peralatan pengendalian enap cemar di seluruh dunia. Keupayaan mereka untuk mengendalikan enap cemar pada kepekatan pepejal kering sehingga 10% DS menjadikannya jauh lebih baik daripada alternatif emparan dalam keadaan sedemikian.

Perbandingan Prestasi Aplikasi: Pam Skru vs Jenis Pam Lain

Memahami di mana pam skru mengatasi alternatif membantu jurutera dan pengurus perolehan membuat keputusan termaklum. Carta bar mendatar berikut membandingkan atribut prestasi utama merentas empat jenis pam industri biasa untuk aplikasi cecair likat.

Seperti yang ditunjukkan oleh carta, pam skru tunggal mendahului dalam pengendalian kelikatan dan sensitiviti ricih , yang menerangkan kelazimannya dalam aplikasi pam skru makanan (cth., pes tomato, yogurt, coklat) dan pemindahan buburan farmaseutikal. Pam gear berdaya saing dalam kecekapan tenaga untuk cecair bersih dan kelikatan rendah, tetapi komponen kelegaan rapatnya tidak sesuai untuk media sarat pepejal atau kasar. Pam empar, walaupun kos efektif untuk cecair seperti air berkelikatan rendah, kehilangan kecekapan dengan cepat apabila kelikatan meningkat melebihi 200 cP dan tidak sesuai sepenuhnya untuk wilayah pam rongga progresif.

Jenis Pam Skru dan Perbezaan Strukturnya

Memahami pelbagai jenis pam skru membantu jurutera memilih konfigurasi yang betul untuk aplikasi khusus mereka. Pasaran pam air skru merangkumi beberapa konfigurasi berbeza, setiap satu dioptimumkan untuk sifat bendalir yang berbeza dan persekitaran pemasangan.

Pam Skru Tunggal (Pam Rongga Progresif)

Varian yang paling banyak digunakan, pam skru tunggal menggunakan satu rotor heliks di dalam stator elastomer. Ia mengendalikan kelikatan sehingga 1,000,000 mPas, kandungan pepejal sehingga 40% mengikut berat, dan menyampaikan kadar aliran daripada 0.01 m3/j kepada lebih 500 m3/j bergantung pada saiz model. Pemutar skru tunggal ialah nadi pam — pembinaan keluli keras bersalut kromnya memberikan rintangan haus dalam perkhidmatan melelas, manakala geometri heliksnya menentukan kecekapan isipadu pam.

Pam Skru Berkembar

Pam skru berkembar menggunakan dua rotor heliks intermeshing, membolehkan kadar aliran dan tekanan yang lebih tinggi daripada reka bentuk skru tunggal. Mereka digemari dalam sektor minyak dan gas untuk aplikasi aliran berbilang fasa. Walau bagaimanapun, ia biasanya tidak sesuai untuk cecair yang sangat likat atau melelas kerana kelegaan rotor-rotornya yang lebih ketat.

Pam Skru Menegak

Pam skru menegak ialah varian tenggelam atau separa tenggelam yang direka untuk operasi pasang sump atau pit. Ia menghapuskan keperluan untuk penyebuan luaran dan sesuai untuk bah, tangki dan pemasangan gred bawah. Konfigurasi menegak meminimumkan penggunaan ruang lantai dan biasa berlaku di stesen lif air sisa perbandaran dan lubang efluen industri.

Pam Skru Kumbahan dan Pam Skru Enapcemar

Ini dibezakan secara fungsi oleh kepekatan dan sifat pepejal dalam medium yang dipam. Pam skru kumbahan mengendalikan air sisa perbandaran mentah dengan kandungan gentian dan pepejal, manakala pam skru enap cemar direka bentuk untuk biopepejal pekat (biasanya 2–8% DS) atau pun kek deair (sehingga 30% DS). Kedua-duanya bergantung pada teknologi rongga progresif tetapi menggunakan stator bertetulang dan sambungan universal tugas berat untuk mengendalikan permintaan tork yang lebih tinggi bagi media padat.

Kadar Aliran Pam Skru lwn. Kelajuan Putaran: Keluk Prestasi

Salah satu ciri terpenting pam skru ialah hubungan linear antara kelajuan putaran (RPM) dan kadar aliran isipadu. Tidak seperti pam emparan yang lengkung tekanan alirannya adalah parabola dan sensitif kepada perubahan kelikatan, pam skru menyampaikan aliran hampir malar setiap revolusi merentas pelbagai tekanan operasi. Carta garisan berikut menggambarkan cara skala kadar aliran dengan kelajuan untuk pam skru tunggal yang mewakili pada dua tekanan berbeza.

Kelinearan ini boleh dikatakan ketara: ia bermakna itu pemacu frekuensi boleh ubah (VFD) boleh mengawal kadar aliran dengan tepat dengan melaraskan kelajuan motor , membolehkan pemeteran dan dos yang tepat tanpa injap kawalan aliran tambahan. Untuk aplikasi dos kimia, pembahagian makanan atau pengisian farmaseutikal, ciri ini menghapuskan keperluan untuk pembetulan ukuran hiliran. Penurunan sedikit aliran pada tekanan pembezaan yang lebih tinggi (boleh dilihat dalam carta) adalah disebabkan oleh peningkatan gelinciran — fenomena yang difahami dengan baik diurus dengan memilih geometri stator dan elastomer yang betul untuk aplikasi.

Komponen Pam Skru: Apa yang Menjadikan Sistem Pam Berkualiti

Pemahaman menyeluruh tentang aksesori pam skru dan komponen dalaman adalah penting untuk perancangan penyelenggaraan dan analisis jumlah kos pemilikan. Pam rongga progresif terdiri daripada bilangan komponen utama yang agak kecil, yang memudahkan pengurusan alat ganti — tetapi setiap komponen mesti memenuhi had terima yang ketat untuk memastikan kebolehpercayaan jangka panjang.

• Pemutar Skru Tunggal: Rotor heliks keluli krom yang dikeraskan. Ia mesti mengekalkan ketepatan dimensi dalam mikron untuk memastikan pengedap rongga yang konsisten dengan stator. Geometri pemutar (pitch, kesipian, diameter) adalah unik untuk setiap model pam dan konfigurasi pentas.
• Stator untuk Pam Rongga Progresif: Lengan elastomerik helix ganda. Pemilihan elastomer (NBR, EPDM, FKM, getah asli) dipadankan dengan keperluan keserasian kimia, suhu dan lelasan. Stator biasanya merupakan komponen pertama yang memerlukan penggantian semasa penyelenggaraan berjadual.
• Pemasangan Sambungan Universal / Rod Pemacu: Menghantar gerakan berputar sipi dari motor ke pemutar. Tertakluk kepada tegasan lentur kitaran, sambungan ini mesti dihasilkan daripada keluli aloi berkualiti tinggi dan dilincirkan dengan betul.
• Meterai Mekanikal / Meterai Pembungkusan: Menghalang cecair daripada bocor di sepanjang aci pemacu. Pemilihan antara pengedap mekanikal tunggal, berganda atau tandem bergantung pada ketoksikan bendalir, tekanan dan suhu.
• Bebibir / Selongsong Penyedutan dan Pelepasan: Selongsong yang mengandungi tekanan dalam besi tuang, besi mulur, keluli tahan karat atau keluli dupleks bergantung pada keperluan kakisan.
• Pengurangan Gear / Gandingan Pemacu: Kebanyakan pam rongga progresif beroperasi pada kelajuan antara 60 dan 300 RPM, memerlukan pengurang gear antara motor (biasanya 1400–3000 RPM) dan aci pam.

Sebagai pengeluar pam skru terkemuka, Jingjiang Meijia Pump Industry Co., Ltd. membekalkan rangkaian penuh alat ganti untuk pam rongga progresif yang serasi dengan kebanyakan jenama pam global utama. Sama ada keperluan ialah pemutar skru tunggal gantian, pemegun baharu untuk pam rongga progresif, atau pemasangan rod pemacu yang lengkap, pasukan kejuruteraan Meijia menyediakan bahagian yang memenuhi atau melebihi spesifikasi dimensi dan bahan OEM. Keserasian silang ini menjadikan Meijia sebagai pembekal aksesori pam skru yang bernilai untuk pengurus penyelenggaraan yang ingin mengurangkan kerumitan inventori alat ganti.

Trend Penggunaan Industri: Pertumbuhan Pasaran Pam Skru mengikut Sektor

Pasaran pam rongga progresif global telah berkembang dengan mantap sepanjang dekad yang lalu, didorong oleh pelaburan infrastruktur air sisa, peraturan keselamatan makanan yang mewajibkan reka bentuk pam bersih, dan keperluan industri minyak dan gas untuk peralatan pemindahan berbilang fasa yang boleh dipercayai. Carta lajur berikut menggambarkan anggaran pertumbuhan penggunaan pam rongga progresif global merentas sektor utama dari 2019 hingga 2024, diindeks hingga 2019 = 100.

Sektor rawatan air sisa menunjukkan trajektori pertumbuhan yang paling dramatik, mencerminkan komitmen dasar global untuk mengembangkan infrastruktur kumbahan perbandaran, khususnya di Asia Pasifik dan Amerika Latin. Segmen pam skru makanan telah berkembang pesat disebabkan oleh keperluan reka bentuk kebersihan yang diperkenalkan oleh piawaian seperti EHEDG (European Hygienic Engineering and Design Group) dan 3-A Sanitary Standards, yang memihak kepada pam rongga progresif untuk keserasian CIP/SIP (bersih-di-tempat/mensterilkan-di-tempat). Sektor kimia dan kertas/pulpa menunjukkan pertumbuhan yang lebih stabil.

Radar Keupayaan Pam Skru: Gambaran Keseluruhan Prestasi Berbilang Dimensi

Untuk memberikan gambaran menyeluruh tentang prestasi pam skru tunggal berbanding dengan alternatif skru berkembar dan emparan, carta radar di bawah menilai lima dimensi utama secara serentak. Perbandingan berbilang paksi jenis ini disyorkan dalam metodologi pemilihan kejuruteraan daripada sumber seperti Persatuan Pengeluar Pam Eropah (Europump) dan Institut Hidraulik (HI).

Perbandingan radar mengesahkan amalan kejuruteraan: pam skru tunggal adalah penyelesaian pilihan apabila kerumitan bendalir adalah tinggi — sama ada itu bermakna kelikatan tinggi, kandungan pepejal ketara, biologi sensitif ricih atau keperluan untuk pemeteran isipadu yang tepat. Pam emparan kekal kos efektif untuk aplikasi aliran tinggi, kelikatan rendah, cecair bersih yang kecekapannya dan kos pemerolehan rendah mewajarkan pemilihan. Apabila keperluan aplikasi beralih daripada ideal cecair bersih ini, profil keupayaan komprehensif pam skru tunggal menjadi semakin sukar untuk dipadankan.

Rangkaian Produk Pam Skru Tunggal Meijia: Prestasi Dunia Sebenar

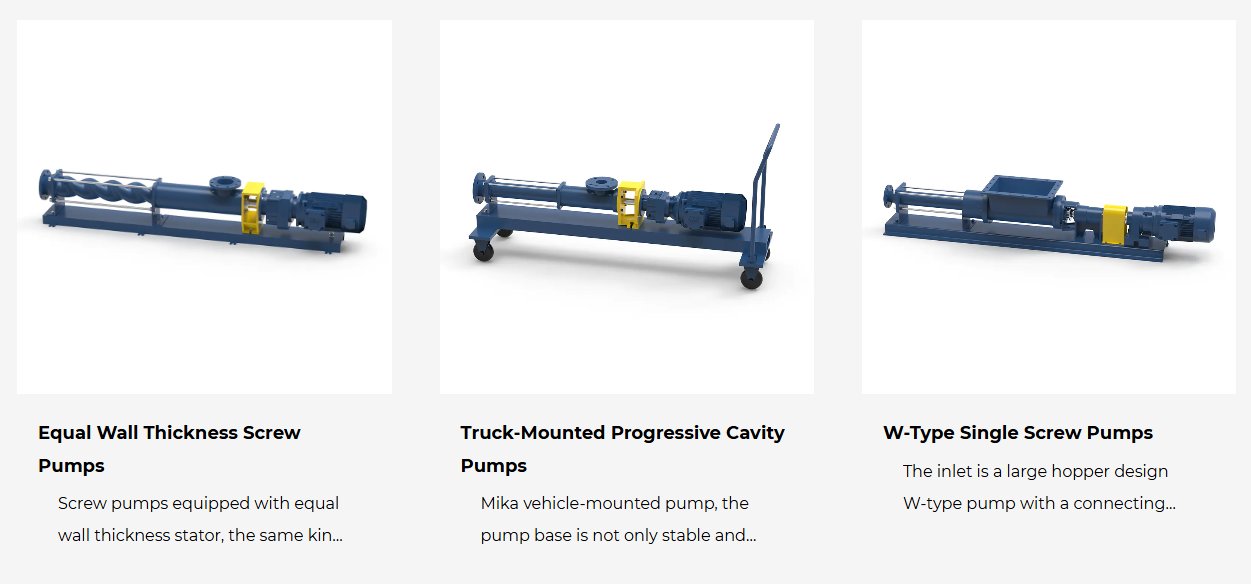

Imej berikut menunjukkan tiga model perwakilan daripada barisan produk pam skru tunggal Jingjiang Meijia Pump Industry, menunjukkan julat konfigurasi yang tersedia untuk keperluan pemasangan dan aplikasi yang berbeza.

Rajah 6: Barisan produk pam skru tunggal Industri Pam Meijia. Dari kiri ke kanan: Pam Skru Tunggal Ketebalan Dinding Sama untuk perkhidmatan cecair likat standard; Pam Rongga Progresif Dipasang Trak untuk operasi pemindahan mudah alih; Pam Skru Tunggal Jenis W dengan salur masuk corong besar untuk bahan kelikatan tinggi dan separa pepejal. Semua model menggabungkan pemutar skru tunggal bermesin ketepatan dan pemegun boleh tukar untuk reka bentuk pam rongga progresif.

Seperti yang ditunjukkan di atas, rangkaian produk Meijia meliputi senario pemasangan utama yang ditemui dalam aplikasi lapangan. The Pam Skru Tunggal Ketebalan Dinding Sama memberikan mampatan dinding stator yang konsisten merentasi keseluruhan panjangnya, memanjangkan hayat perkhidmatan stator dengan ketara berbanding reka bentuk gerek seragam konvensional — terutamanya penting dalam aplikasi pam skru enapcemar yang melelas. The Pam Rongga Progresif Dipasang Lori bertindak balas kepada keperluan penyahairan mudah alih dan pemindahan kecemasan, menawarkan penggunaan pantas tanpa infrastruktur tetap. The Pam jenis W dengan salur masuk corong bersaiz besar direka khusus untuk bahan enap cemar, tampal dan separa pepejal berkepekatan tinggi yang tidak boleh disuap graviti ke dalam konfigurasi salur masuk standard.

Jingjiang Meijia Pump Industry Co., Ltd. , yang terletak di No. 36 Xintai Road, Zon Pembangunan Ekonomi dan Teknologi Jingjiang, Wilayah Jiangsu, membawa pengalaman pembuatan berdekad-dekad kepada reka bentuk dan pengeluaran pam skru tunggal. Sebagai pengeluar pam skru profesional, Meijia menyepadukan pemesinan CNC termaju, pemvulkanan getah ketepatan untuk pengeluaran stator, dan kawalan kualiti dalaman yang ketat merentasi setiap peringkat pengeluaran. Syarikat itu memberi perkhidmatan kepada pelanggan merentasi sektor rawatan air, kimia, kertas dan pulpa, makanan dan farmaseutikal, petrokimia dan tenaga alam sekitar — menggunakan pengetahuan aplikasi yang mendalam untuk memadankan konfigurasi pam dan aksesori pam skru yang betul untuk setiap tugas.

Kriteria Pemilihan: Memilih Pam Skru yang Tepat untuk Aplikasi Anda

Memilih pam skru memerlukan penilaian berstruktur sifat bendalir, keadaan sistem dan keperluan operasi. Parameter berikut harus ditakrifkan sebelum mendekati pengeluar pam skru untuk cadangan pam.

1. Kelikatan Bendalir dan Reologi: Kelikatan dinamik (mPas atau cP) pada suhu operasi. Cecair bukan Newtonian (pseudoplastik, thixotropic) memerlukan data tambahan — kadar ricih berbanding lengkung kelikatan jika ada.
2. Kandungan Pepejal dan Saiz Zarah: Peratusan mengikut berat atau isipadu, diameter zarah maksimum, sifat berserabut atau melelas. Ini menentukan kekerasan elastomer stator dan rawatan permukaan rotor.
3. Kadar Aliran yang Diperlukan dan Tekanan Berbeza: Kadar aliran minimum, normal dan maksimum (m3/j atau L/min) dan perbezaan tekanan sistem (bar atau psi). Ini menentukan kiraan peringkat pam dan geometri pemutar/pemegun.
4. Julat Suhu: Suhu bendalir operasi dan maksimum. Suhu menjejaskan prestasi elastomer — suhu tinggi mungkin memerlukan pemegun FKM atau EPDM dan bukannya NBR.
5. bahan kimia Compatibility: pH bendalir, kandungan pelarut, dan kehadiran agen pengoksida mesti dipadankan dengan elastomer pemegun dan bahan selongsong (besi tuang, keluli tahan karat, dupleks).
6. Orientasi dan Ruang Pemasangan: Pam skru mendatar, menegak, atau pemasangan condong. Ruang lantai yang tersedia dan keadaan kepala masuk mempengaruhi pemilihan konfigurasi pam.
7. Kitaran Bertugas dan Waktu Operasi: Operasi berterusan, terputus-putus atau siap sedia. Menjejaskan jenis pengedap, spesifikasi galas dan selang penyelenggaraan yang disyorkan untuk aksesori pam skru.

Pasukan kejuruteraan Meijia menyemak parameter ini secara sistematik untuk mengesyorkan model pam, elastomer stator, konfigurasi pengedap dan susunan pemacu yang betul. Pendekatan perundingan ini, disokong oleh pengalaman pembuatan yang luas dengan pam skru tunggal merentasi pelbagai industri, mengurangkan ralat spesifikasi dan mengelakkan kegagalan pramatang yang mahal di lapangan.

Strategi Penyelenggaraan dan Pengurusan Alat Ganti untuk Pam Rongga Progresif

Strategi penyelenggaraan yang dilaksanakan dengan baik memanjangkan hayat perkhidmatan pam rongga progresif secara mendadak dan mengurangkan jumlah kos pemilikan. Dua item haus utama dalam pam skru tunggal ialah pemegun untuk pam rongga progresif dan pemutar skru tunggal, kedua-duanya mengikut corak haus yang boleh diramal yang membenarkan perancangan penggantian berasaskan keadaan.

Penunjuk Penggantian Stator

Haus pemegun memanifestasikan sebagai pengurangan beransur-ansur dalam kecekapan isipadu — pam menghantar kurang aliran pada kelajuan yang sama. Operator harus memantau kadar aliran pelepasan terhadap kelajuan dengan kerap. Penurunan lebih daripada 10–15% pada kelajuan dan tekanan yang sama biasanya memberi isyarat bahawa penggantian stator harus dijadualkan. Mengendalikan stator haus menyebabkan gelinciran dalaman meningkat, penjanaan haba dan haus rotor dipercepatkan. Meijia membekalkan stator universal untuk pam rongga progresif dalam semua jenis elastomer utama dan profil keserasian, membolehkan pengendali menggantikan stator tanpa dikunci pada masa pendahuluan lanjutan pengeluar peralatan asal.

Rod Pemacu dan Pemeriksaan Bersama

Haus sendi sejagat dikenal pasti melalui getaran yang tidak normal, peningkatan bunyi atau pemeriksaan visual semasa penutupan yang dirancang. Selang penggantian berbeza secara meluas dengan kesat bendalir dan kelajuan operasi. Dalam pam skru kumbahan dan aplikasi pam skru enap cemar, sambungan biasanya memerlukan pemeriksaan setiap 4,000–8,000 jam. Pemasangan pemacu lengkap Meijia dihasilkan daripada keluli aloi dengan sambungan mesin ketepatan, memastikan penghantaran kuasa yang boleh dipercayai dan hayat komponen yang dilanjutkan.

Perlindungan Kering-Lari

Larian kering — mengendalikan pam tanpa cecair — adalah satu-satunya keadaan yang paling merosakkan pam skru. Tanpa pelinciran dan penyejukan daripada cecair proses, elastomer pemegun panas dengan cepat dan boleh dimusnahkan dalam beberapa minit. Pemasangan pam moden harus menggabungkan pengesanan larian kering (penderia suhu stator, suis aliran atau pemantauan tekanan) dengan interlock penutupan automatik. Sistem pam Meijia boleh dibekalkan dengan pakej perlindungan bersepadu yang menangani risiko operasi kritikal ini.

Mengenai Jingjiang Meijia Pump Industry Co., Ltd.

Jingjiang Meijia Pump Industry Co., Ltd. terletak di No. 36 Xintai Road, Zon Pembangunan Ekonomi dan Teknologi Jingjiang, Wilayah Jiangsu. Ia adalah sebuah syarikat profesional yang terlibat dalam pengeluaran, jualan dan perkhidmatan selepas jualan pam skru tunggal dan alat ganti pam skru tunggal berkualiti tinggi.

Sebagai pengeluar dan pembekal pam skru yang berdedikasi, Meijia Pump Industry menghimpunkan ramai jurutera yang berpengalaman dan matang dari segi teknikal yang pakar dalam reka bentuk, pembuatan, pemeriksaan dan penyepaduan sistem lengkap pam skru. Produk pam skru tunggal Meijia menampilkan teknologi canggih, reka bentuk struktur yang lengkap, konfigurasi yang pelbagai, spesifikasi komprehensif dan ketahanan yang ditunjukkan. Ia digunakan secara meluas di seluruh sektor rawatan air alam sekitar, industri kimia, kertas dan pulpa, makanan dan farmaseutikal, petrokimia dan tenaga.

Industri Pam Meijia juga menyediakan aksesori pam skru universal dan alat ganti untuk pam rongga progresif yang serasi dengan jenama pam skru tunggal global utama. Kapasiti pengeluarannya yang kukuh, pengalaman praktikal yang luas dan keupayaan teknologi yang matang memberikan jaminan prestasi yang boleh dipercayai untuk semua produk yang dibekalkan. Pusat perkhidmatan selepas jualan syarikat mengekalkan pasukan jurutera mahir yang berdedikasi untuk menyampaikan sokongan pasca penghantaran yang menyeluruh. Industri Pam Meijia ialah rakan kongsi anda yang dipercayai dalam teknologi pam skru tunggal , dan pemimpin industri dari semua sektor dialu-alukan untuk melawat kemudahan dan bertukar-tukar kepakaran teknikal.

Soalan Lazim Mengenai Pam Skru
